Dies sind meine 3D Drucker mit denen die unten beschriebenen Teile erstellt wurden

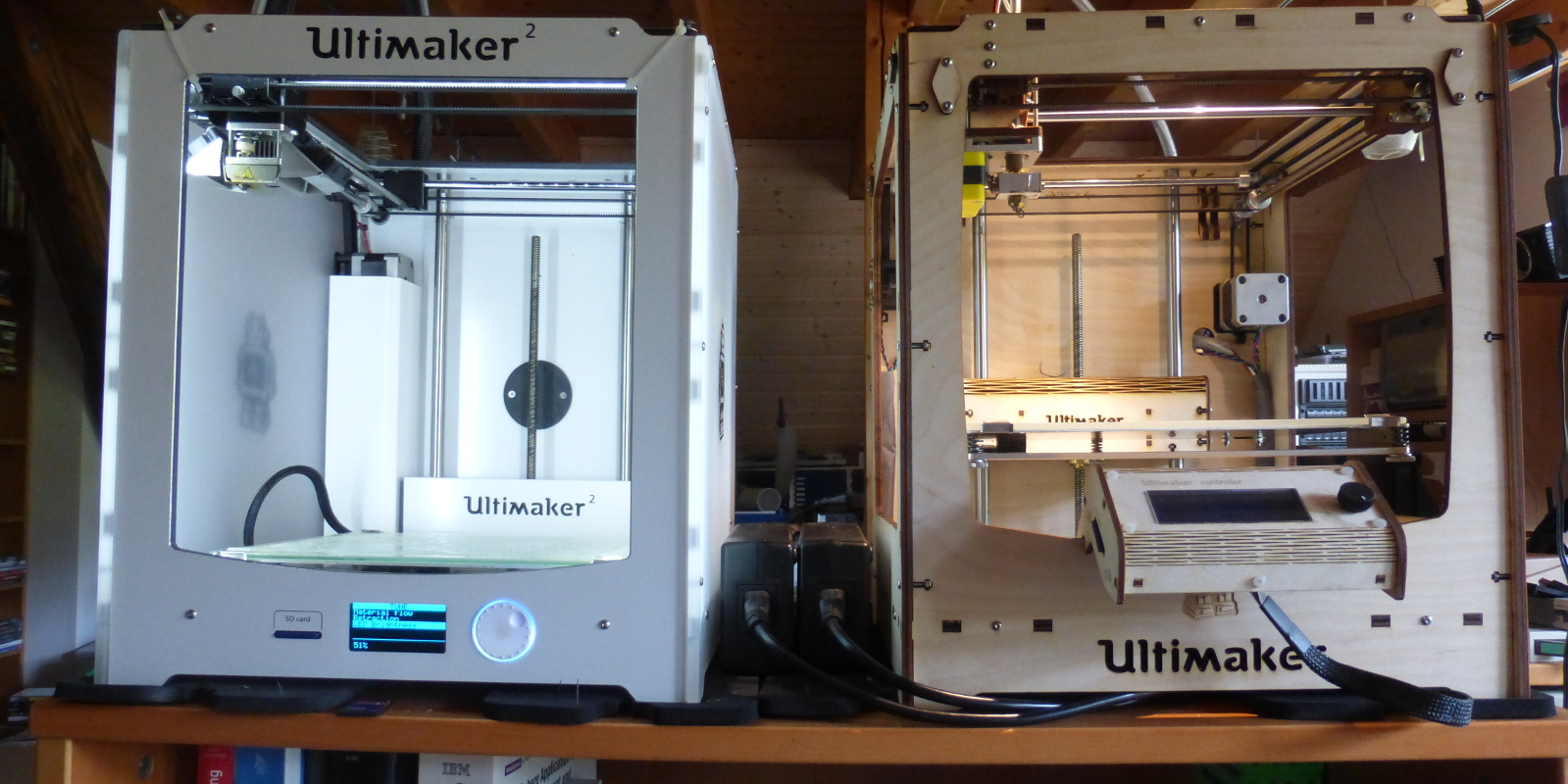

Ultimaker2 und Ultimaker Original+




Staubsaugerturbine mit Einschaltautomatik und Zyklon


Anmerkung: Der Zyklon wird höchstwahrscheinlich noch ein Fahrgestell und einen 90° Krümmer für den horizontalen Staubsaugeranschluß erhalten, damit er nicht so schnell umfällt.

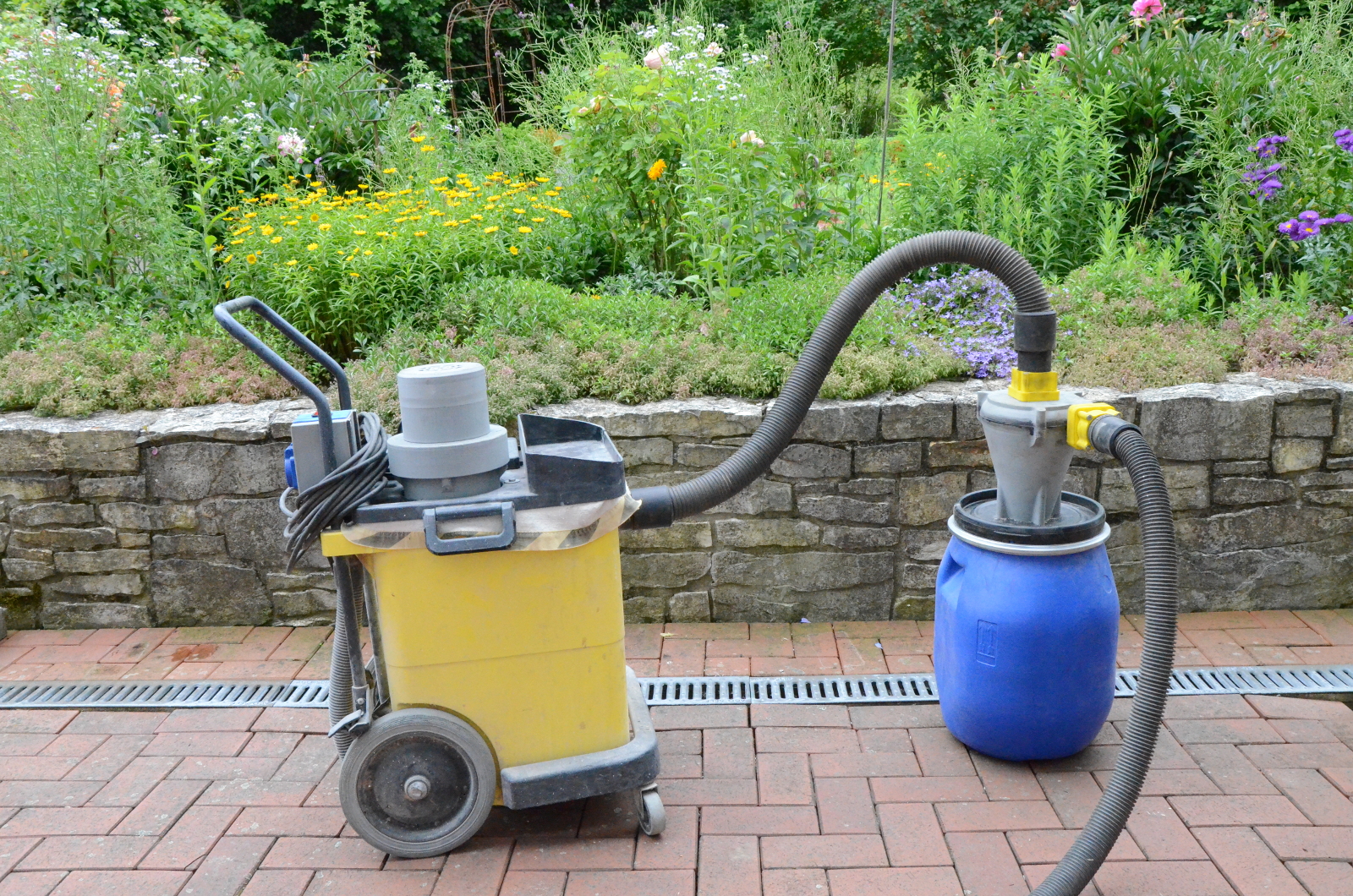

Staubsauger mit Zyklon

  Der Zyklon im Einsatz beim (fast biggrin) staublosen Sägen von Spanplatten

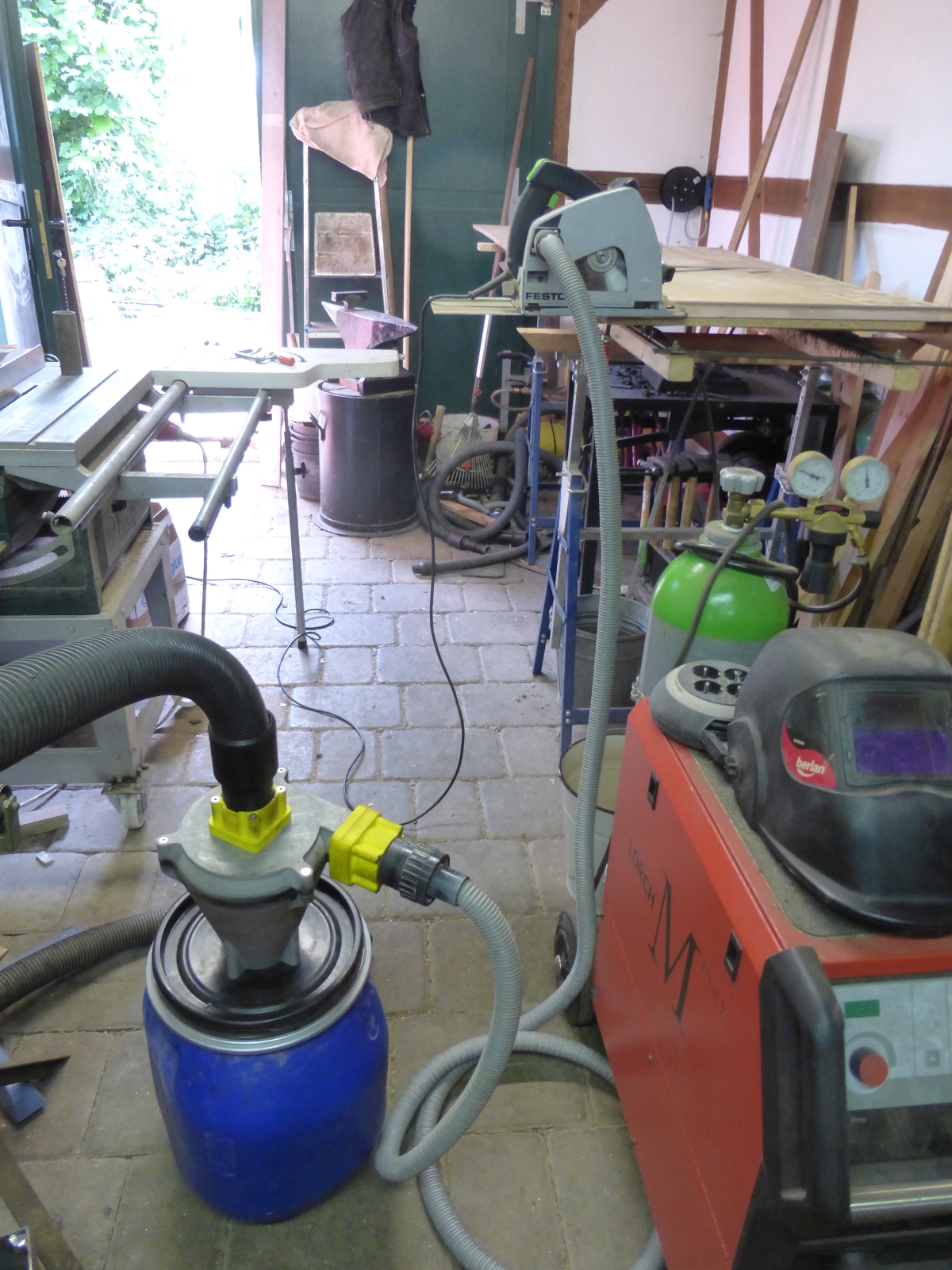

Zyklon im Einsatz

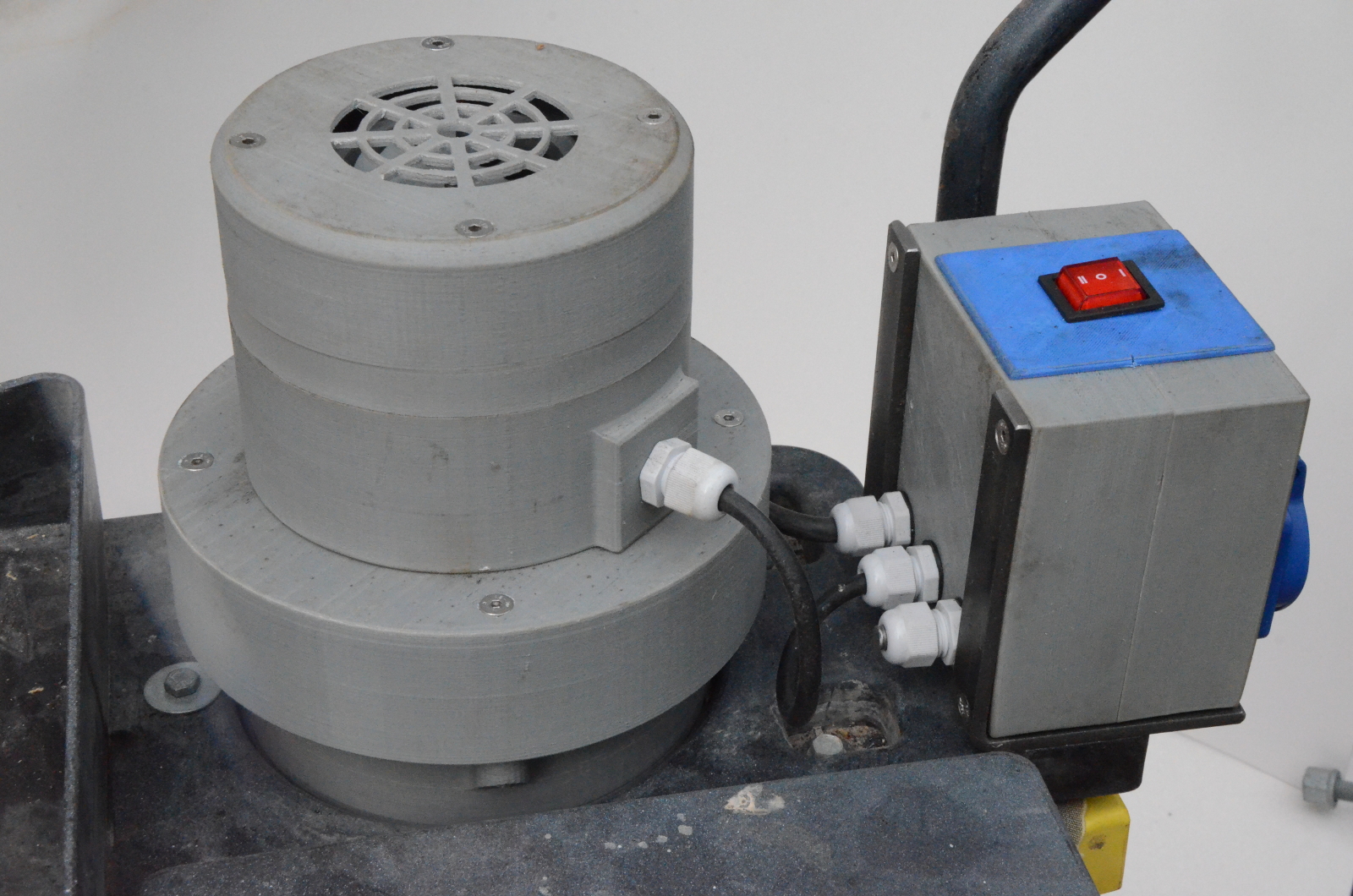

Staubsauger mit Einschaltautomatik

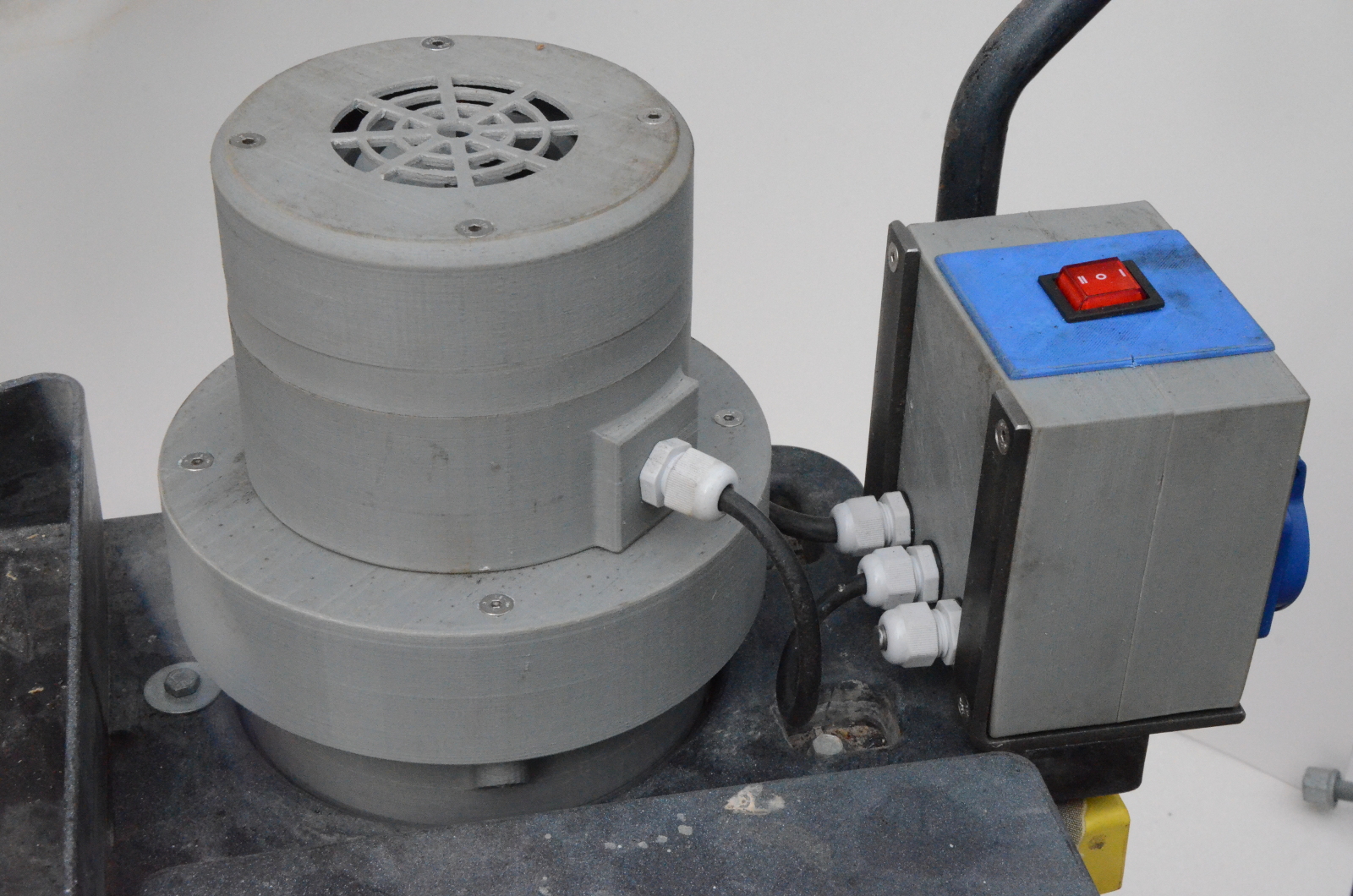

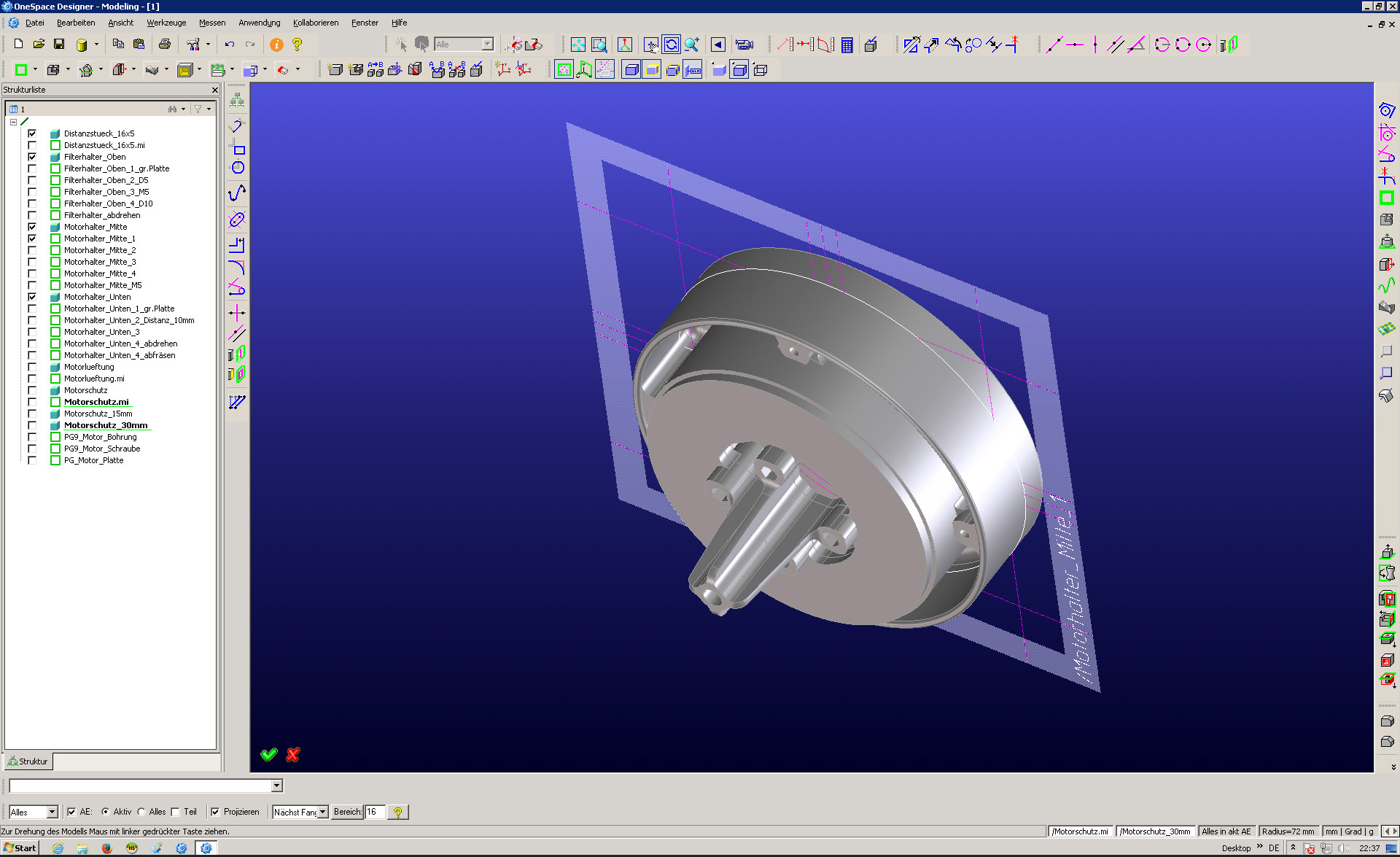

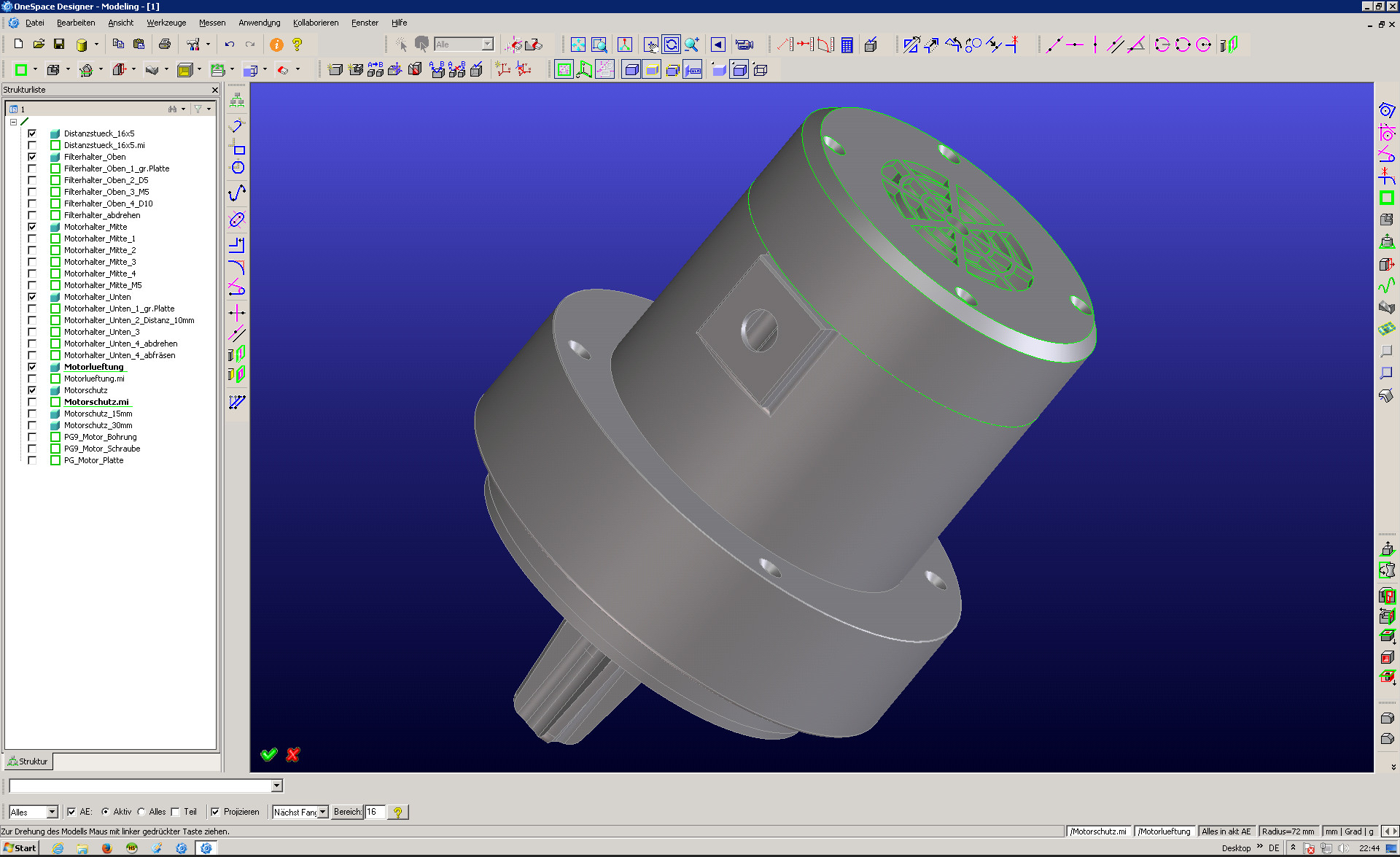

Modellansichten der Staubsaugerturbine. Der Halter für den Feinstaubfilter dient gleichzeitig als Gegenflansch für die Motorhalterung.

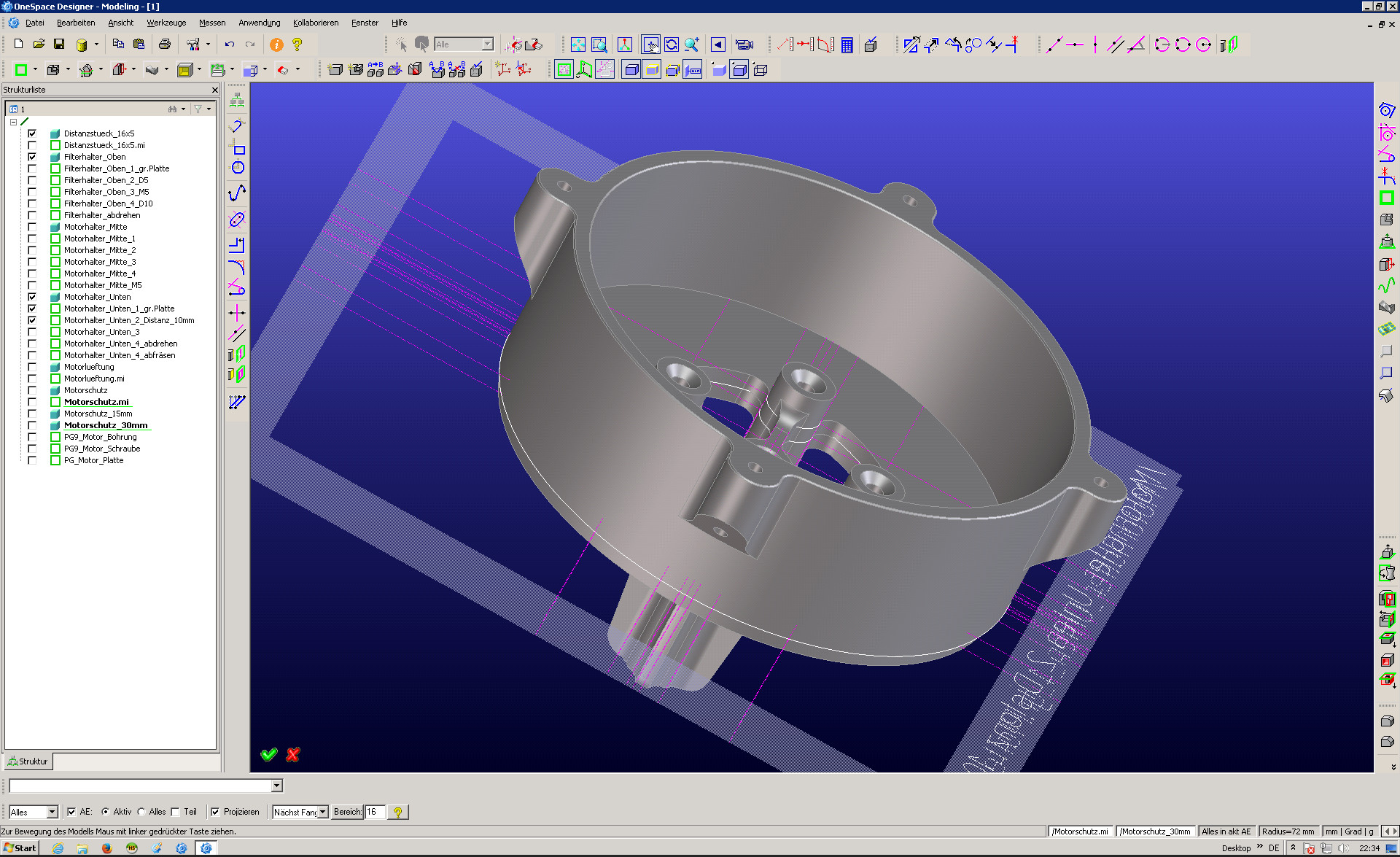

Motorhalterung


Halter für den Feinstaubfilter

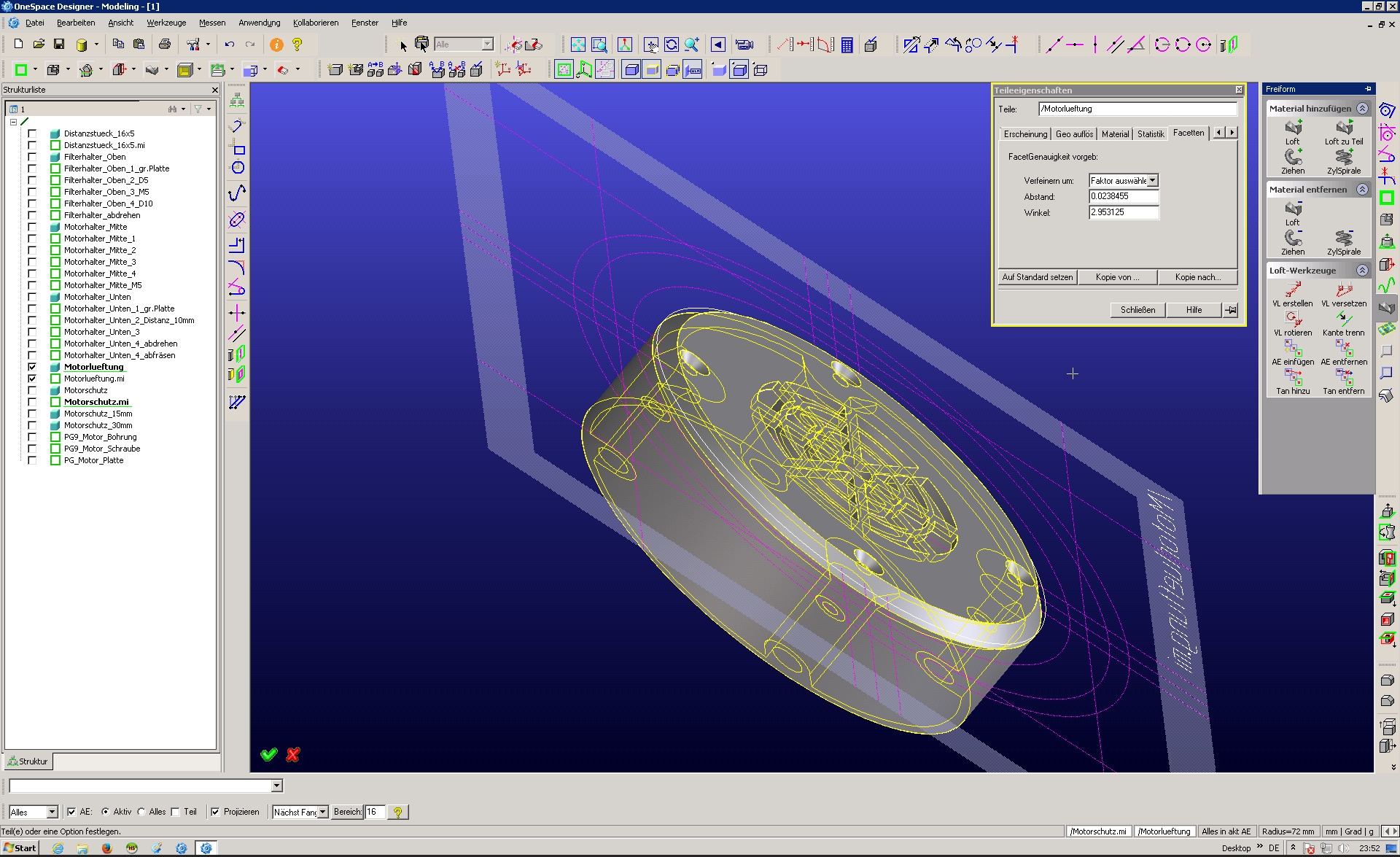

Motorlüftung

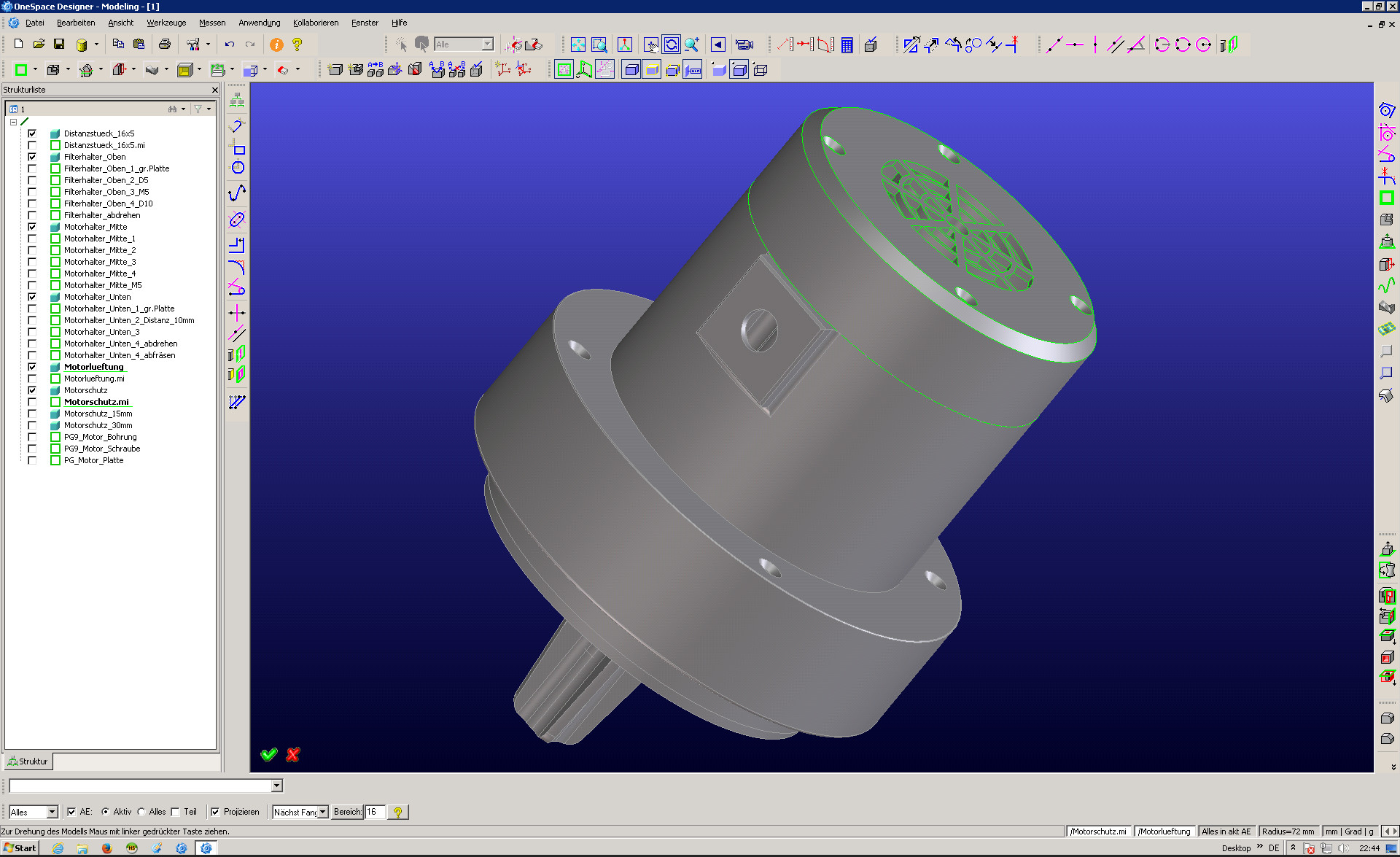

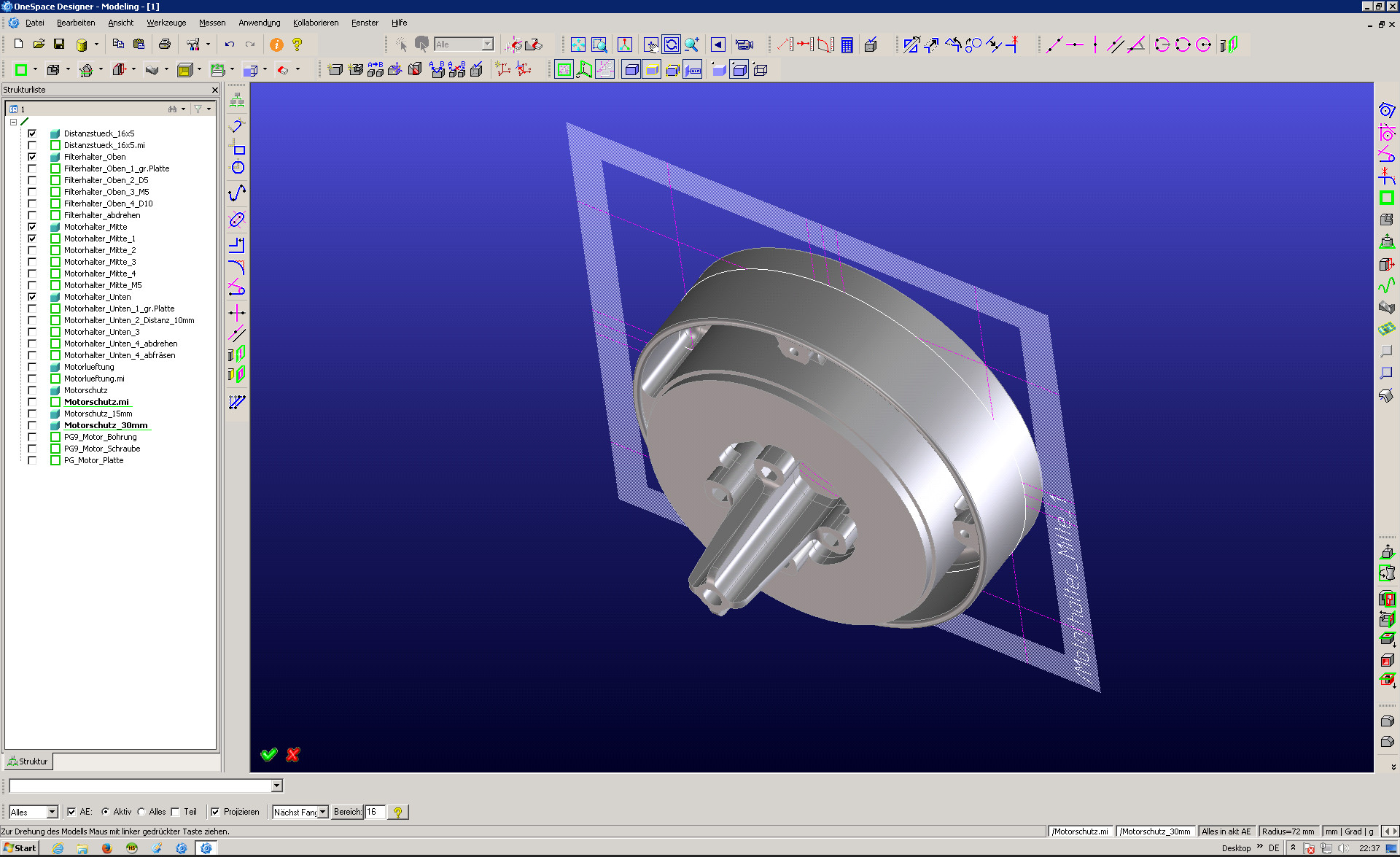

komplettes Modell der Turbine

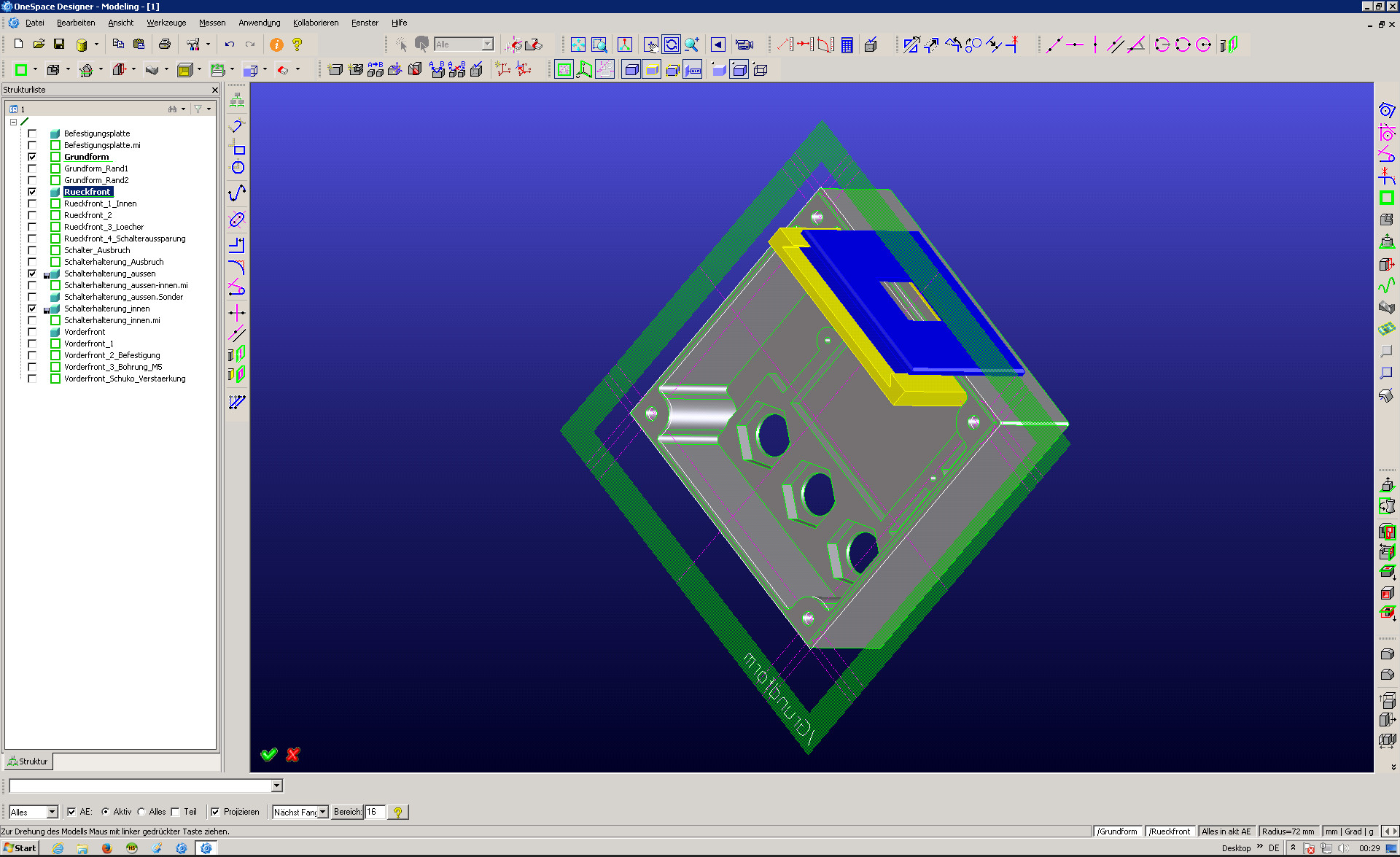

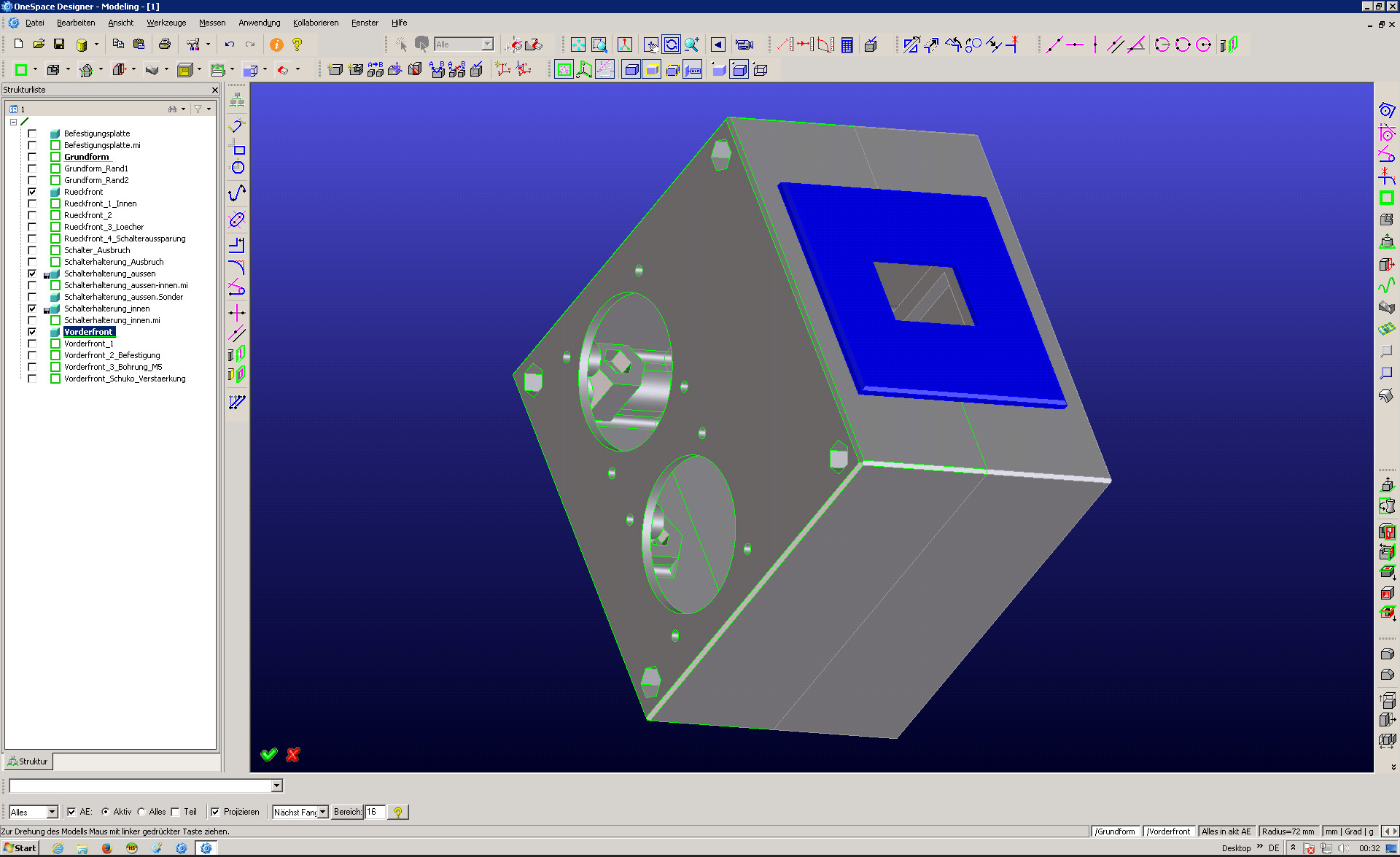

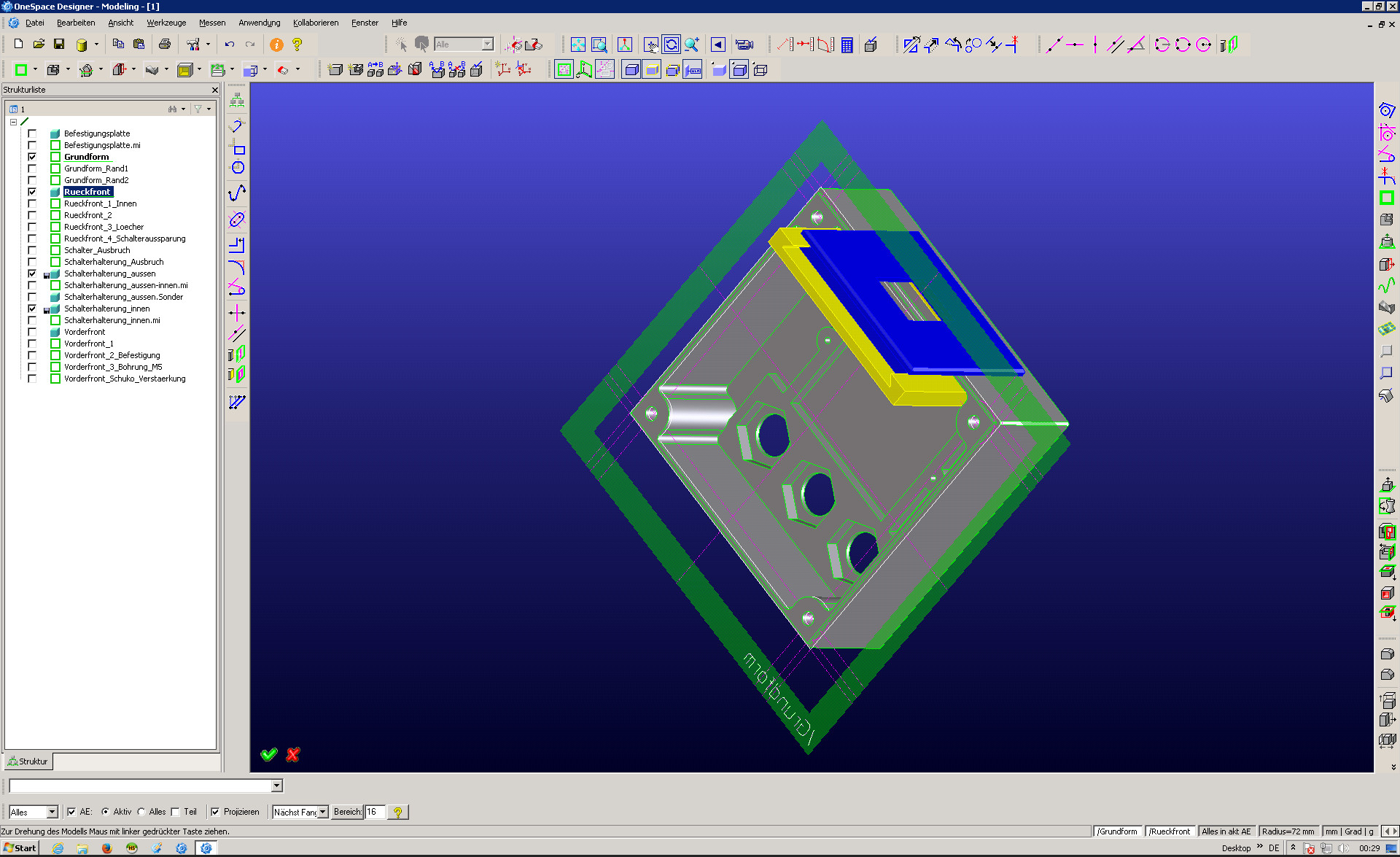

Gehäuse der Einschaltautomatik


komplettes Modell des Gehäuses der Einschaltautomatik


Die Staubsaugerturbine wird automatisch eingeschaltet sobald ein Gerät (>100W) eingeschaltet wird, welches über die Steckdosen betrieben wird.

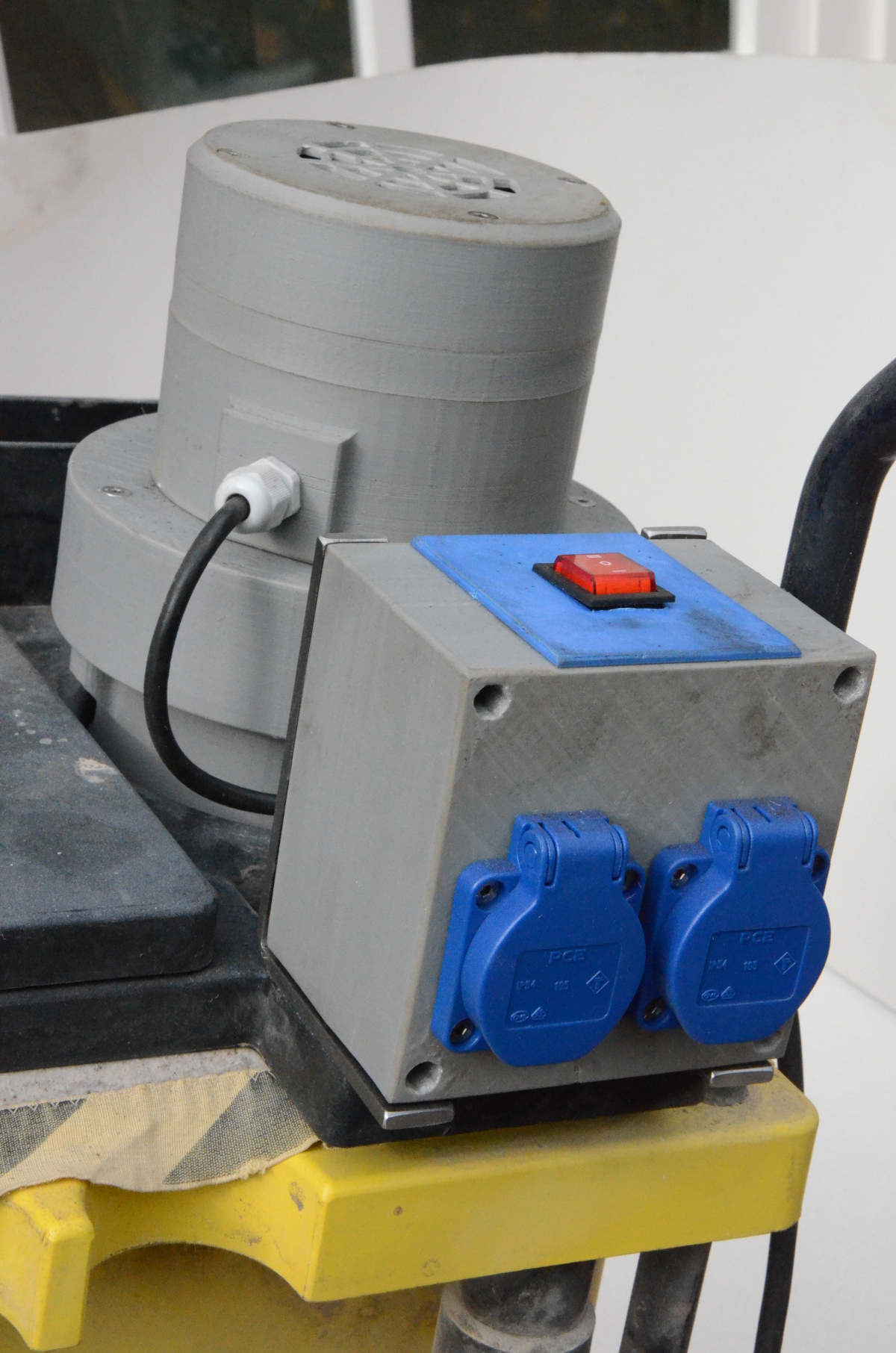

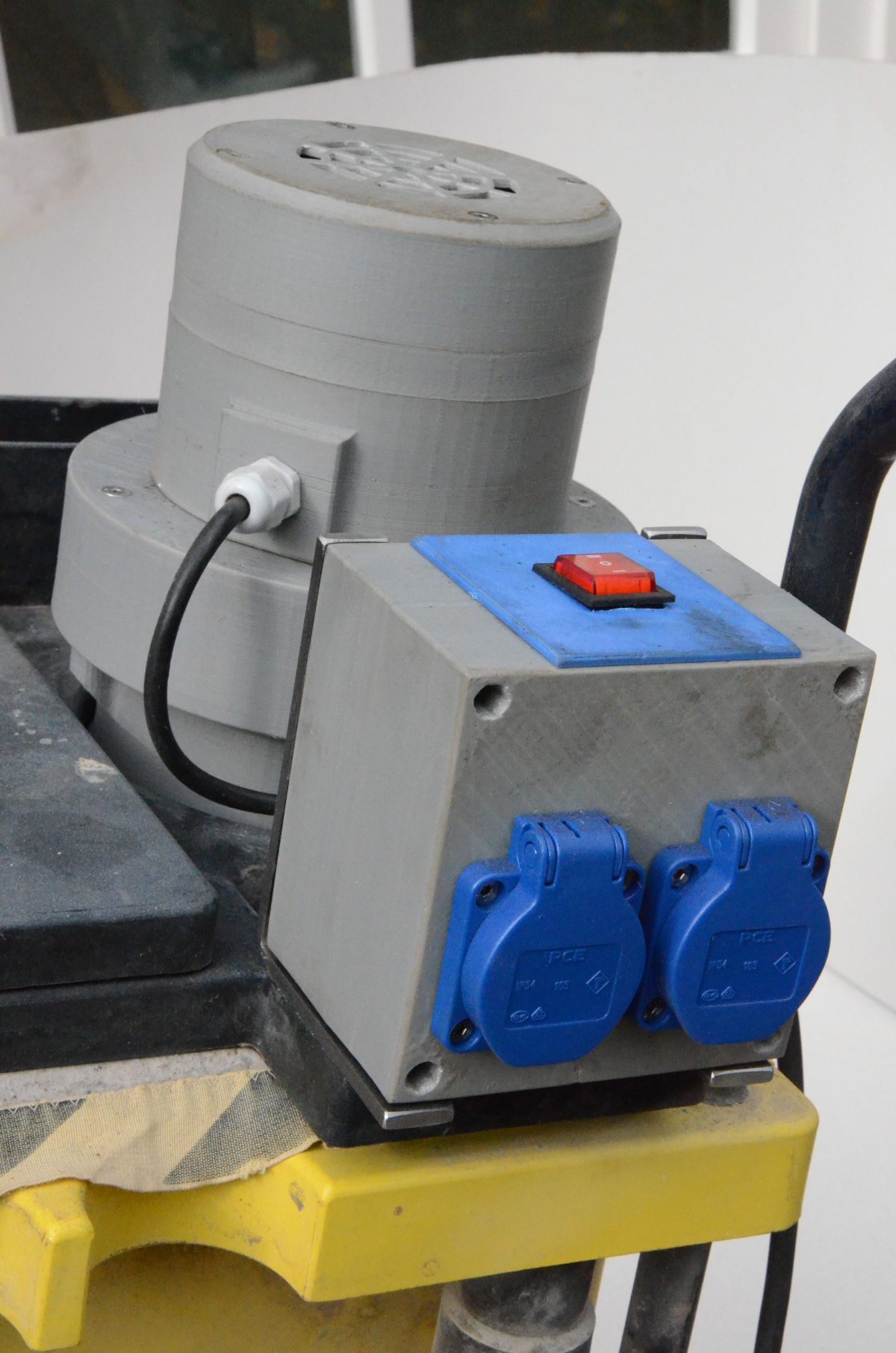

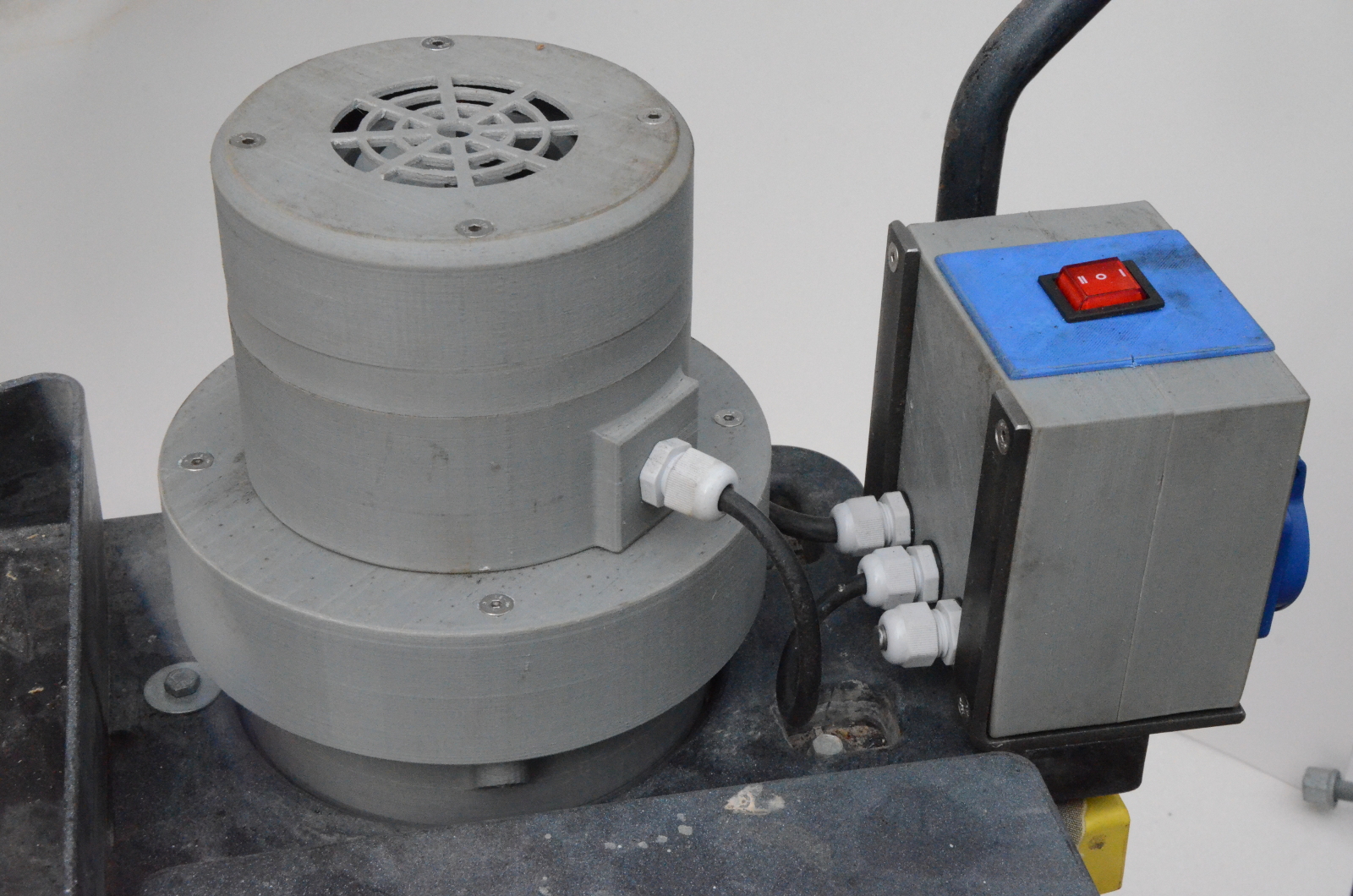

Staubsaugerturbine mit Einschaltautomatik


Einschaltautomatik



Zyklon

Der hier beschriebene Zyklon dient der Vorabscheidung von:
- Schleifstaub (Holz, Metall, Lacke, Gibs ...)
- Bohr-, Säge-, Hobelspäne
- Abbruchmaterial
...

Die Probleme der Staubbeutel sind vielfältig:
- reißen bei mechnischer Belastung
- lösen sich bei chemischer Belastung auf
- setzen sich zu, so dass die Saugleistung des Staubsaugers rapide abnimmt
...
Der Füllgrad der Staubbeutel liegt bei max. 30-70% wenn sie entsorgt werden müßen.
Da die am Markt angebotenen Industriestaubsauger nicht in der Lage sind, die oben beschriebenen Produkte zu entsorgen, habe ich diesen Zyklon im Einsatz.
Er scheidet ungefähr 90-95% des aufgenommen Materials ab, so dass der Staubsauger wesentlich länger eine konstante Saugleistung liefert.


Aufbereitung des 3D Model mit Hilfe der Cura slicing engine, die das Modell in druckbare Schichten zerlegt.

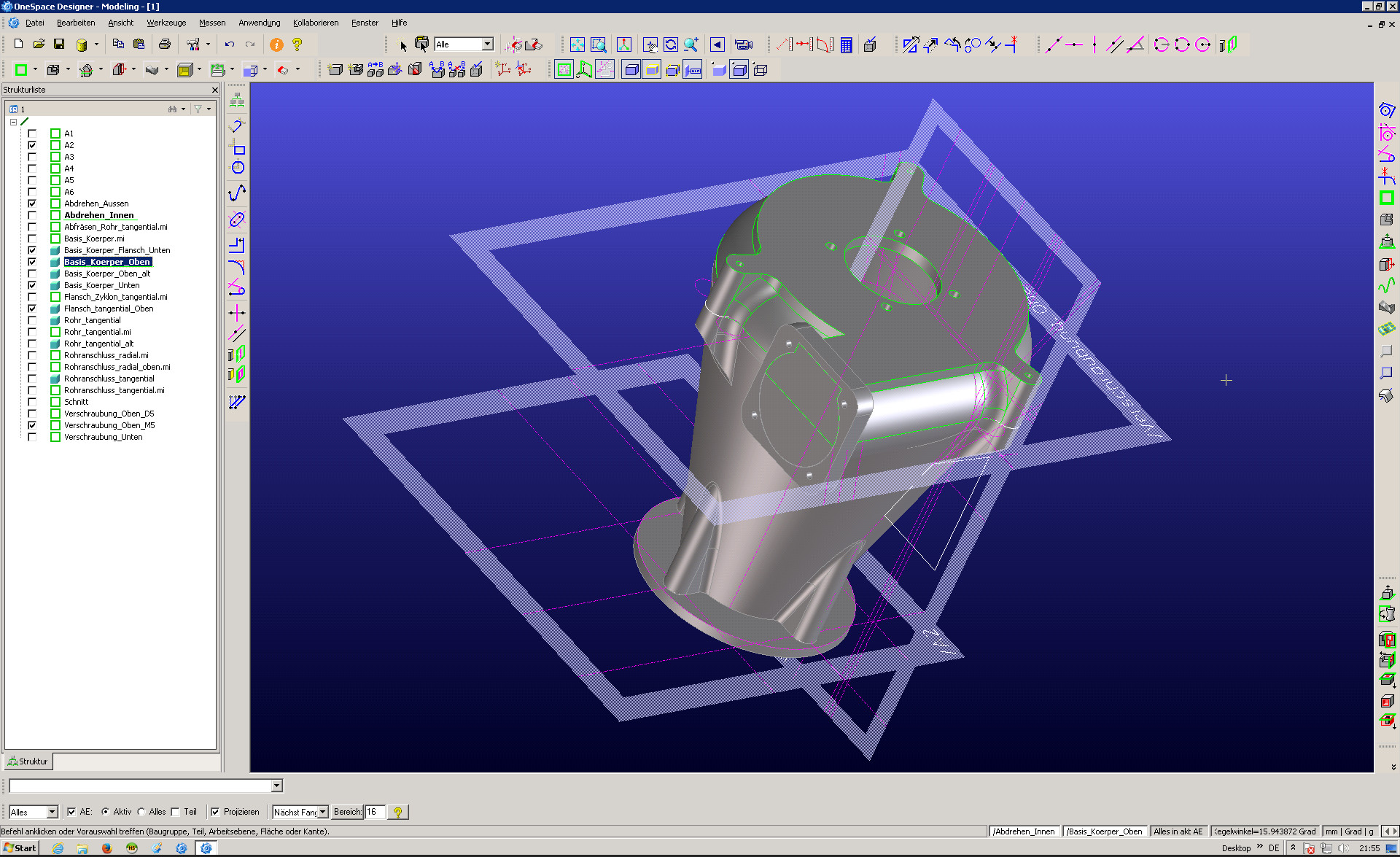

3D Model

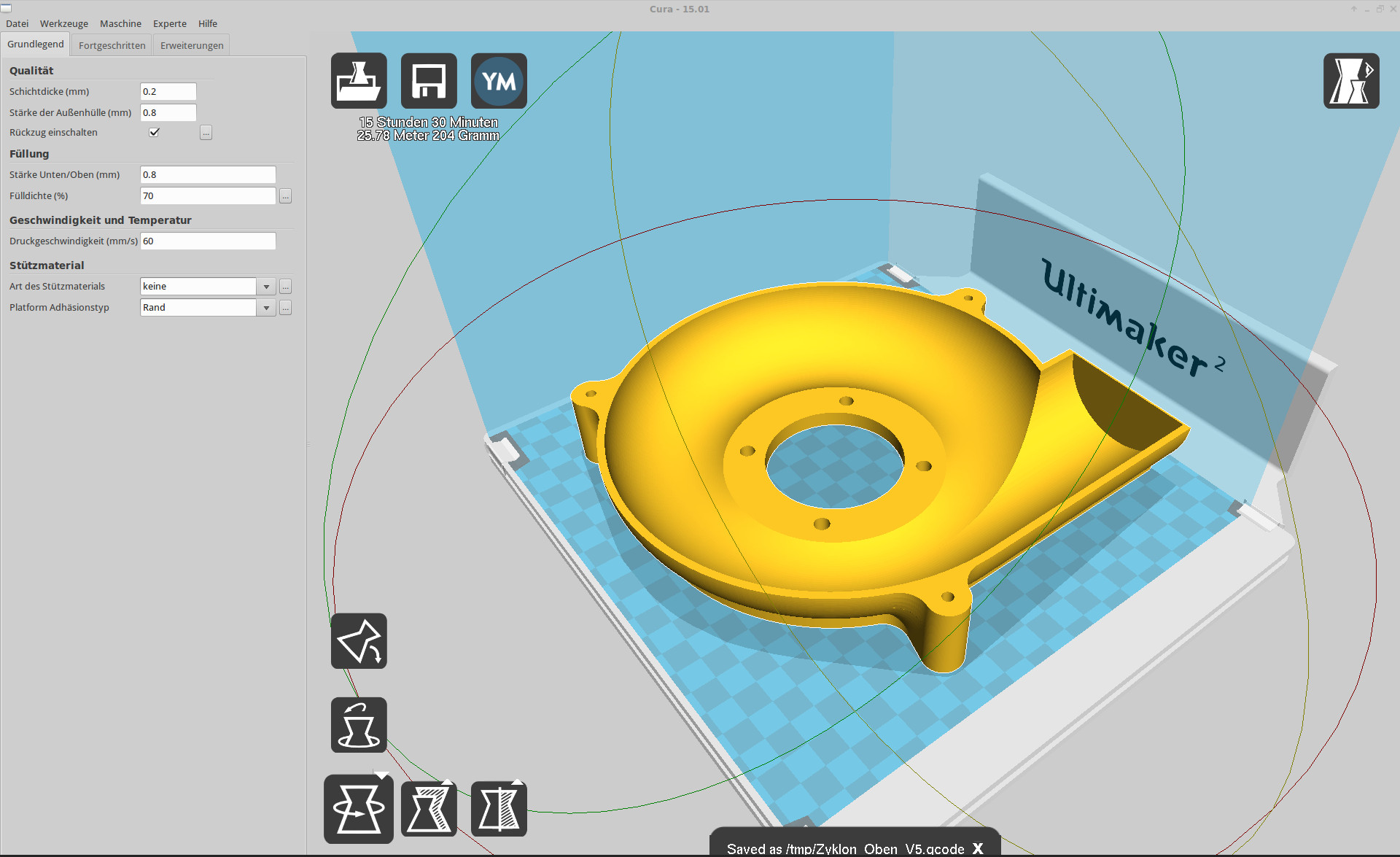

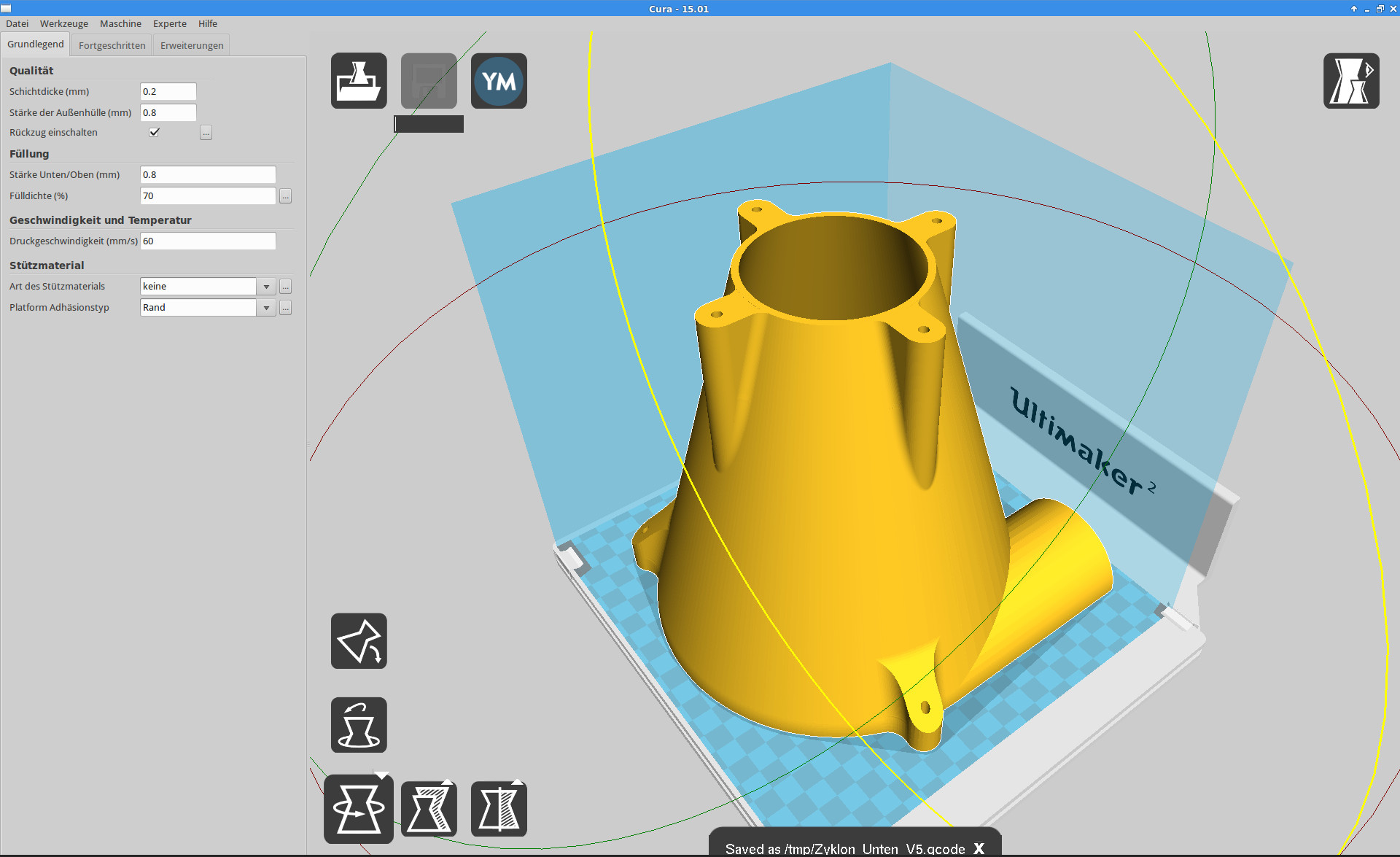

Unterteil beim Slicing


Oberteil beim Slicing


Die Teile werden im 3D Drucker erstellt.

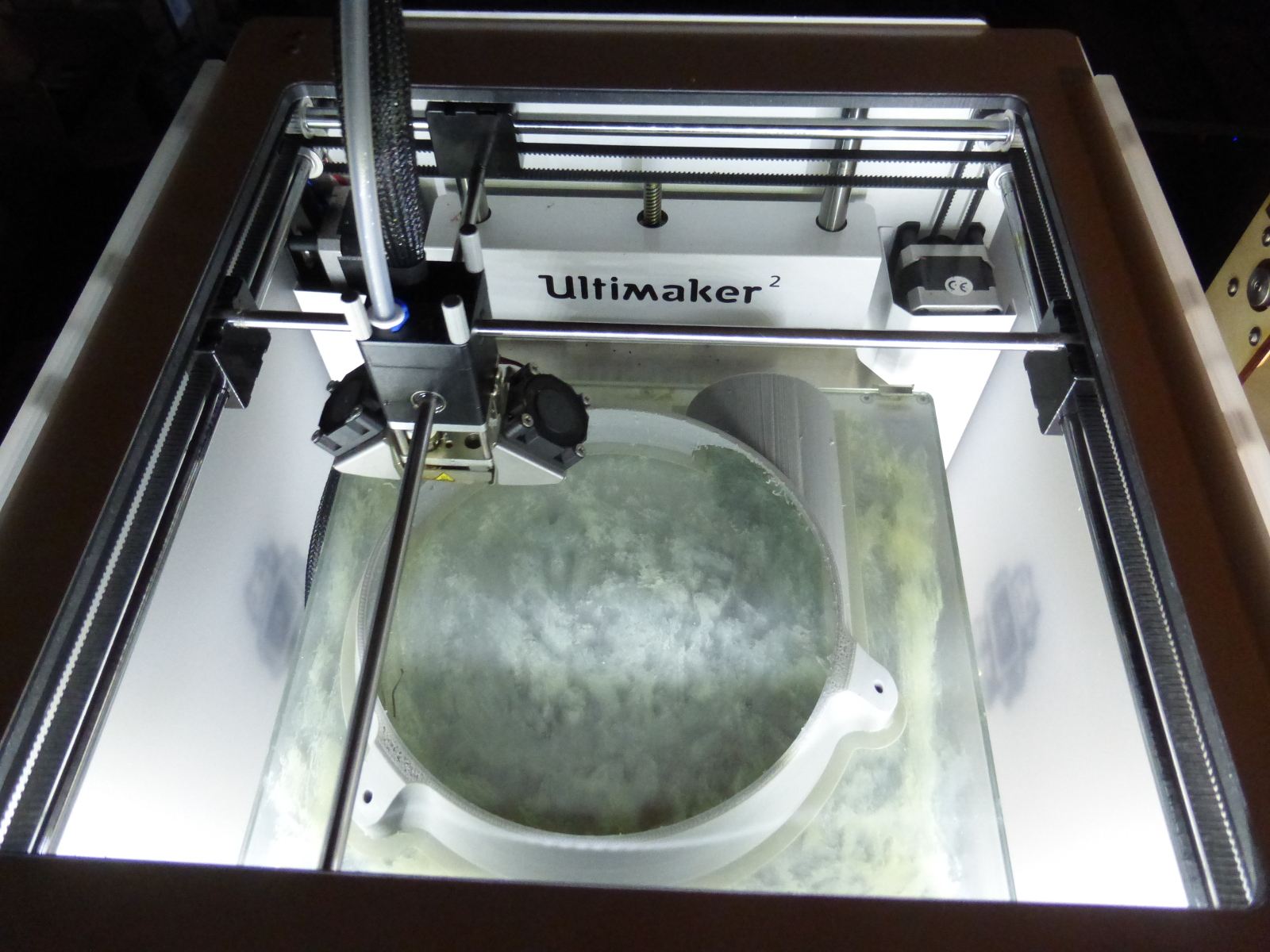

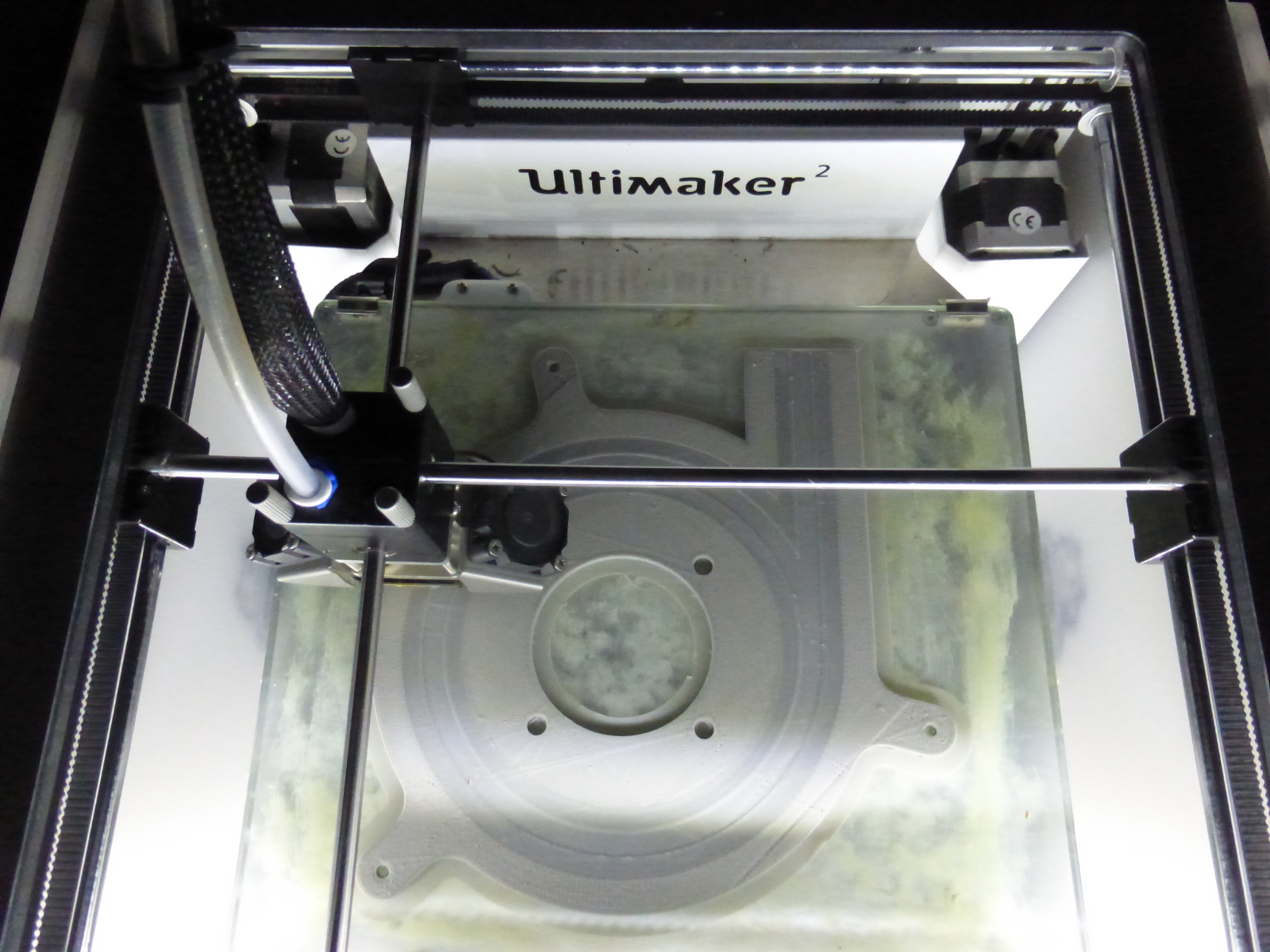

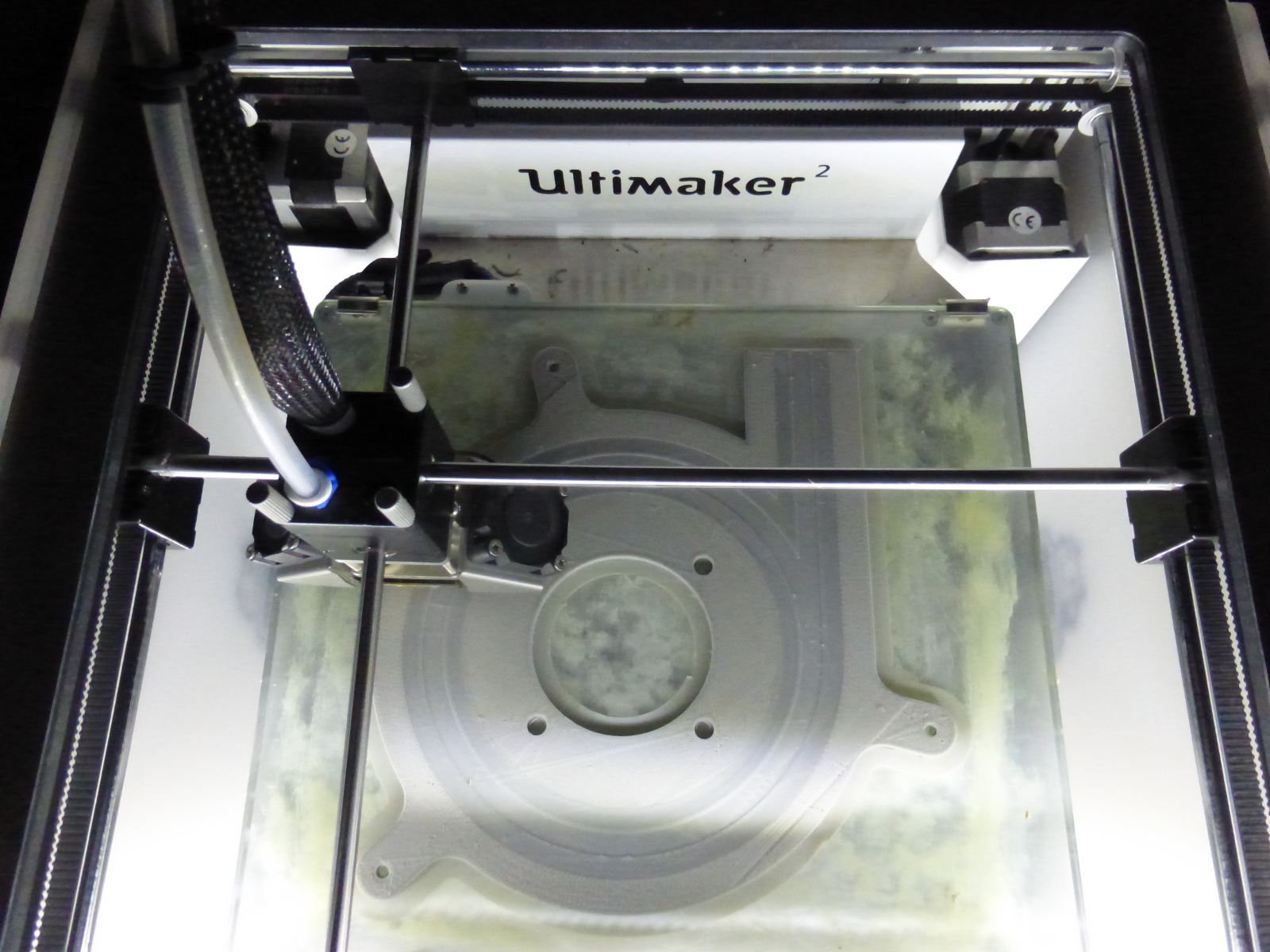

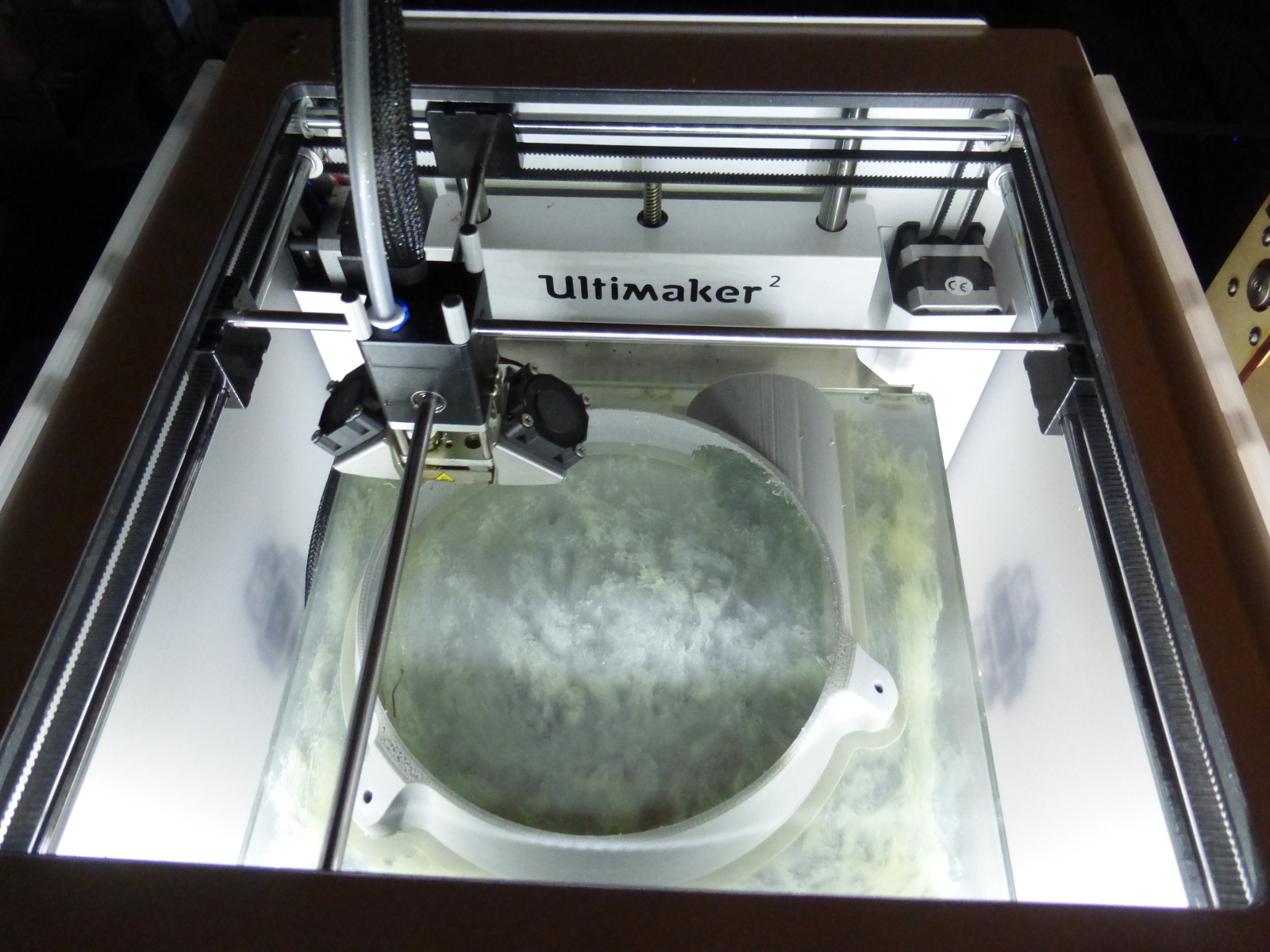

Unterteil beim 3D Drucken

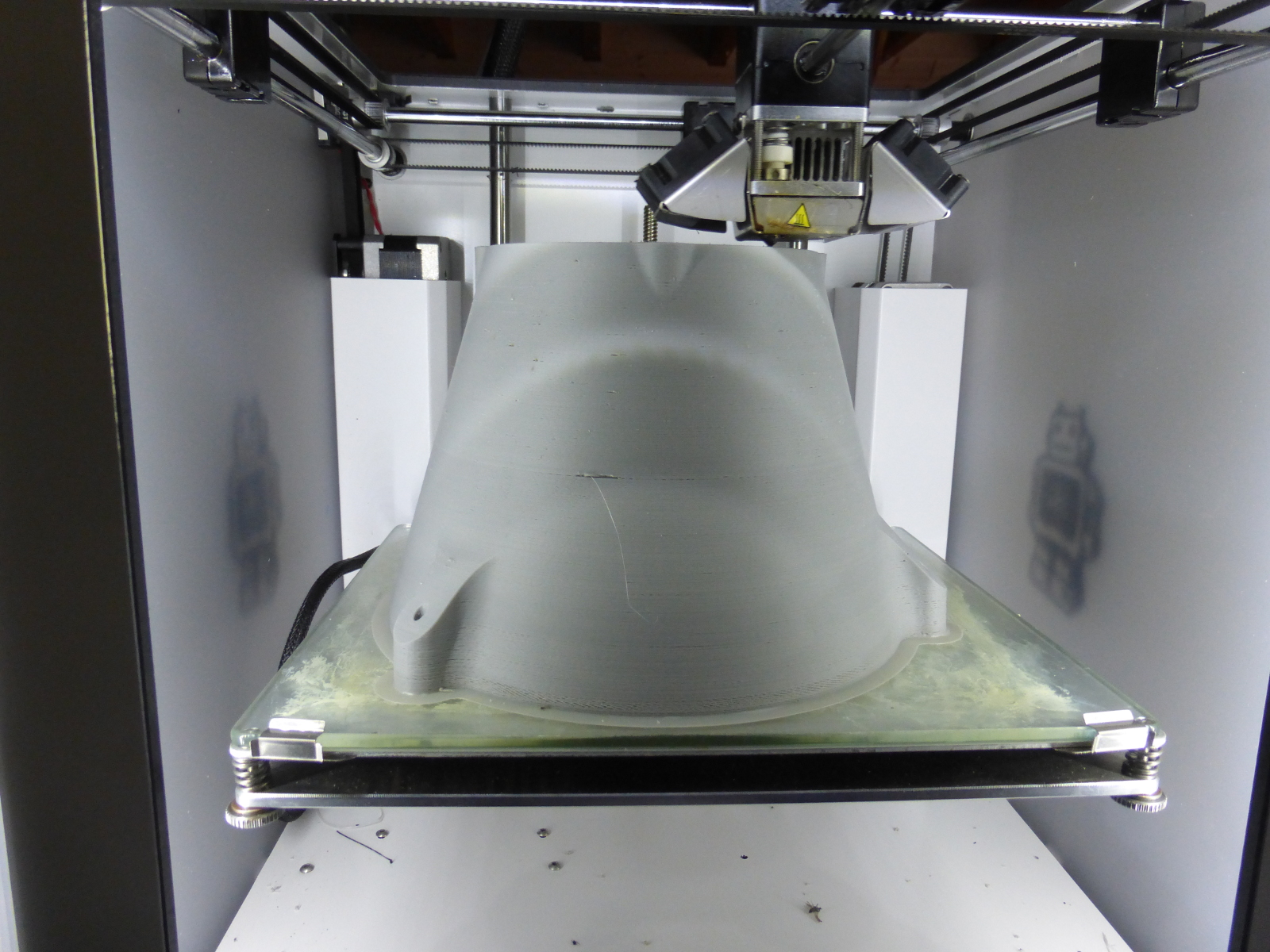

Unterteil beim 3D Drucken


Oberteil beim 3D Drucken

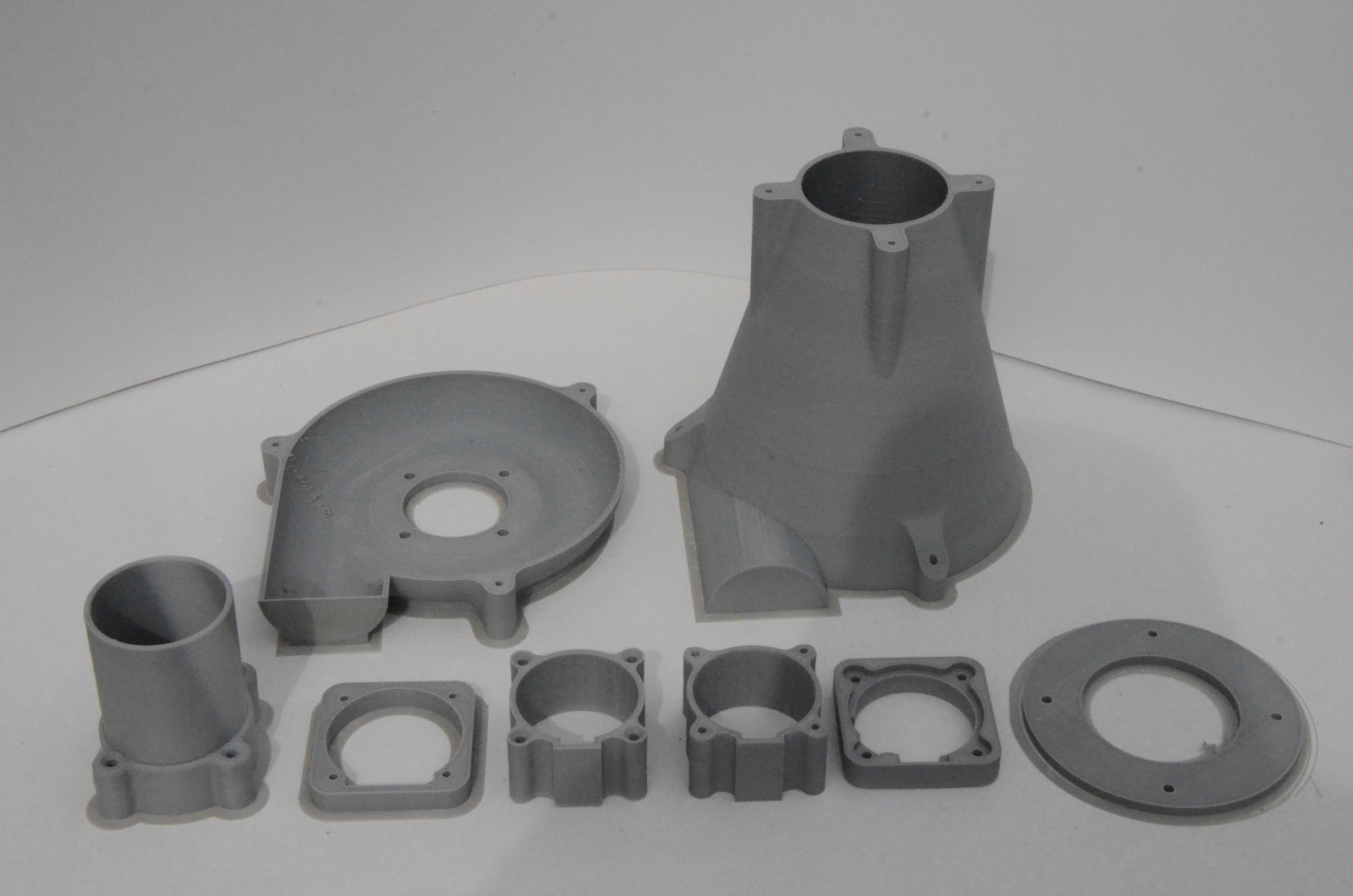

Die Einzelteile aus dem 3D Drucker
Die Einzelteile des Zyklons

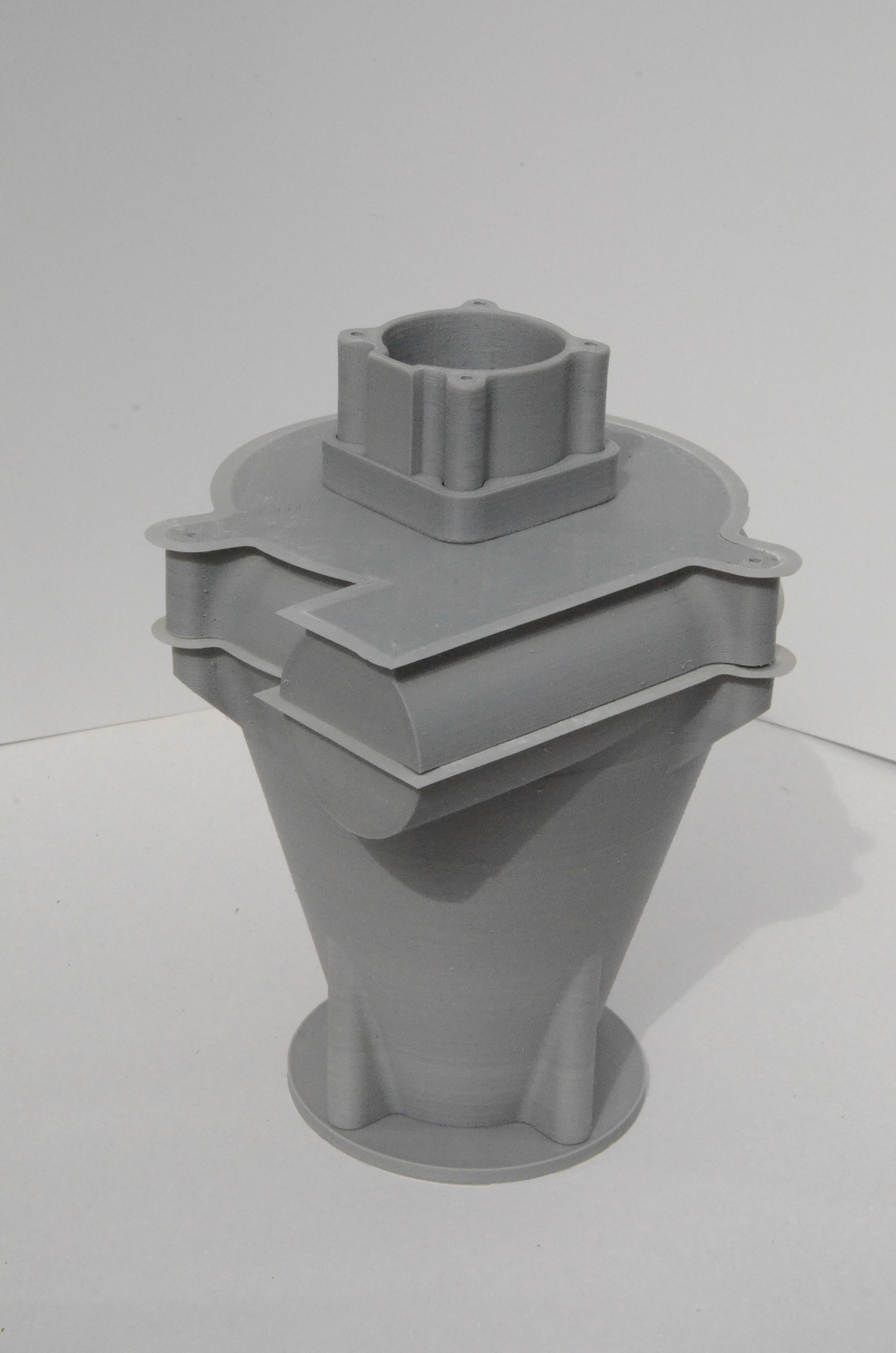

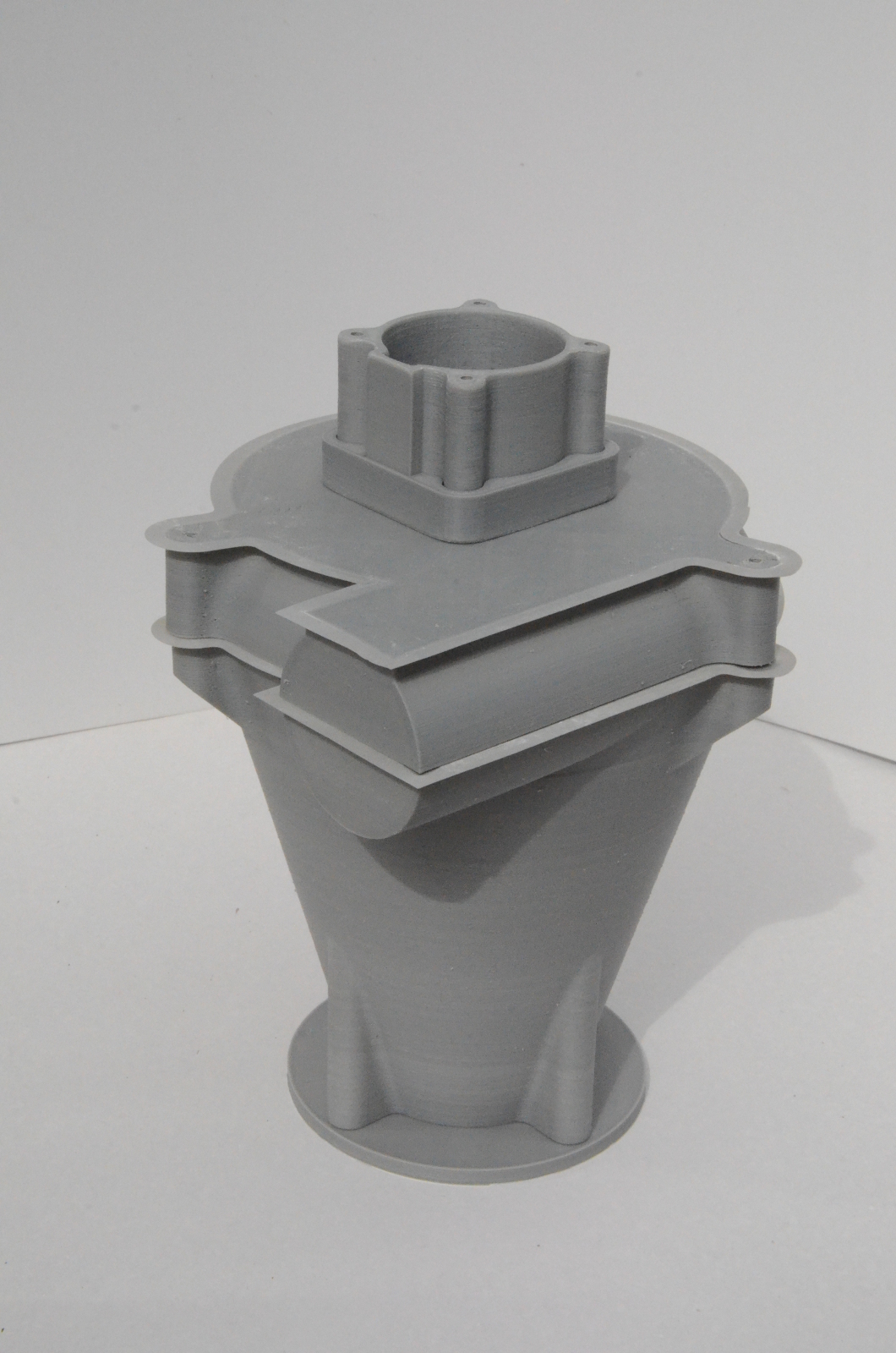

so etwa sieht dann der fertige Zyklons aus

  Hier kommt noch das Bild des fertigen zweiten Zyklons
